cross-over per casse a tre vie...
-----------------------------------------
|
Il cross-over per una
cassa a tre vie contiene diversi componenti, che potremmo "raggruppare"
idealmente in alcune unità logiche: in verde, i filtri passa-basso.
In rosa, i filtri passa-alto.
Quindi, i componenti formano quattro filtri: 1-un passa basso (lascia passare le frequenza basse) per il woofer (in alto) 2-un passa-alto (=lascia passare le frequenze alte) per il twweter (in basso). 3 e 4- un passa alto e
un passa-basso per il mid-range, che ha bisogno di una gamma nè
bassa, che è assegnata al woofer (=ecco il perchè del passa-alto)
ma anche di un filtro passa-basso, per evitare che gli arrivino gli acuti
destinati invece al tweeter. E' chiaro che il passa basso e passa-alto
del mid-range non avrà la stessa frequenza di taglio degli altri
due componenti. Perchè questi filtri devono "tagliare" le frequenze
a due livelli diversi, per consentire la distribuzione di frequenze diverse
ai singoli componenti...
|
|
--- | ||
|
Guardando
da vicino ciascun filtro, si vedrà che il filtro passa-alto è
costituito da un condensatore in serie (è stato detto che questo
lascia passare le frequenze acute) mentre vi è una impedenza in
parallelo (essa "mette a massa" le frequenza gravi).
(qui accanto, in rosso, un filtro passa-alto) Al contrario, il filtro
passa basso (che va al woofer) è composto da una impedenza in serie
(impedisce che al woofer arrivino le frequenze acute. "frenate" dall'impedenza)
e vi è un condensatore in parallelo. Anche qui il condensatore (che
per quanto detto lascia passare gli acuti) li manda a massa, e quindi li
elimina dalla gamma di frequenza vista dal woofer..
|
----------------------------------------- |
LA GAMMA
A questo punto del nostro lavoro, dobbiamo assegnare
le gamme di frequenza da assegnare ai singoli componenti.
|
----------------------------------------- |
|
L' INDUTTANZA
Una volta scelta la gamma, passiamo a calcolare quali sono i componenti da scegliere per il cross-over, in modo tale che questo operi tagliando la gamma nel modo voluto. L'induttanza (in mH, ovvero in milli-Henry) per il woofer si calcola nel seguente modo: ------------------------R
------------------------F dove:
Grazie a questa formula possiamo avere i mH che ci servono.
|

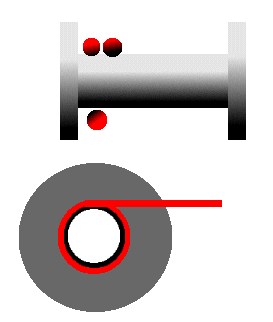

Si
può costruire un rocchetto con uno spazio al centro di 2,5 cm. Attorno
si avvolgono le spire in filo di rame isolato (rosso). In alto, la sezione
delle spire. In basso, la sezione del rocchetto. Poi il rocchetto può
essere sfilato e le spire lasciate in aria libera...

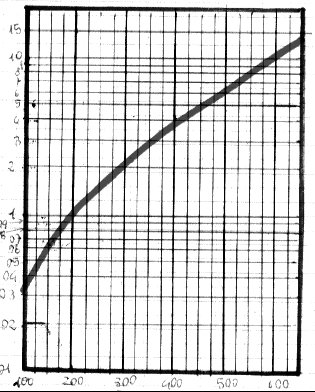

il
numero delle spire può essere dedotto da un grafico come questo.
A seconda dei mH voluti (a destra) si devono fare n. spire (in basso).
|
.
. |
||
